什么是管件

简单来讲管件是将管道连接在一起的零件，它可以起到连接、控制、变向、分流等作用。通过管件的连接，可以使得管道系统具有复杂多样的功能。

管件的分类

根据管件的作用，可以分为：

a.起到连接作用的法兰、卡套、垫片、卡箍、盲板等；

b.起到变换管道通径的变径、异径三通、异径四通、异径弯头等；

c.起到管道转向的弯头、三通、四通等；

d.起到辅助作用的支吊架等。

由于管件通常起到连接作用，选择不正确可能导致一系列恼火的问题，因此作为化工工程师，必须对各种管件知识及应用做到了解，并通过分析工艺条件合理的选择各类管件。本篇文章介绍法兰的基础知识,相关标准下载在文末。

1、简介

法兰是最基础的部件，作为化工人应该是最常见和最基础的知识，但是对于刚出学校的学生来说有些陌生。

法兰是焊接在管道端头，用于连接和密封作用的零件。管道连接除了焊接之外，很重要的是法兰连接，法兰相当于管道在其尽头有一片垂直于管道走向的、带有密封面的金属。两根管道的两片金属密封面之间夹上密封用垫片，在用螺栓紧固进行成了法兰密封。

目前国内法兰标准比较多，如：GB/T 9124.1-2019 钢制管法兰：PN系列；HG/T 20592-2009钢制管法兰；SH/T 3406-2013 石油化工钢制管法兰等。

2、分类

法兰最关键的四个参数为类型、密封面、通径、压力等级。类型及密封面是法兰特有的，类型决定什么形式的法兰，密封面则代表着法兰用何种方式密封。

1）法兰的类型及代号

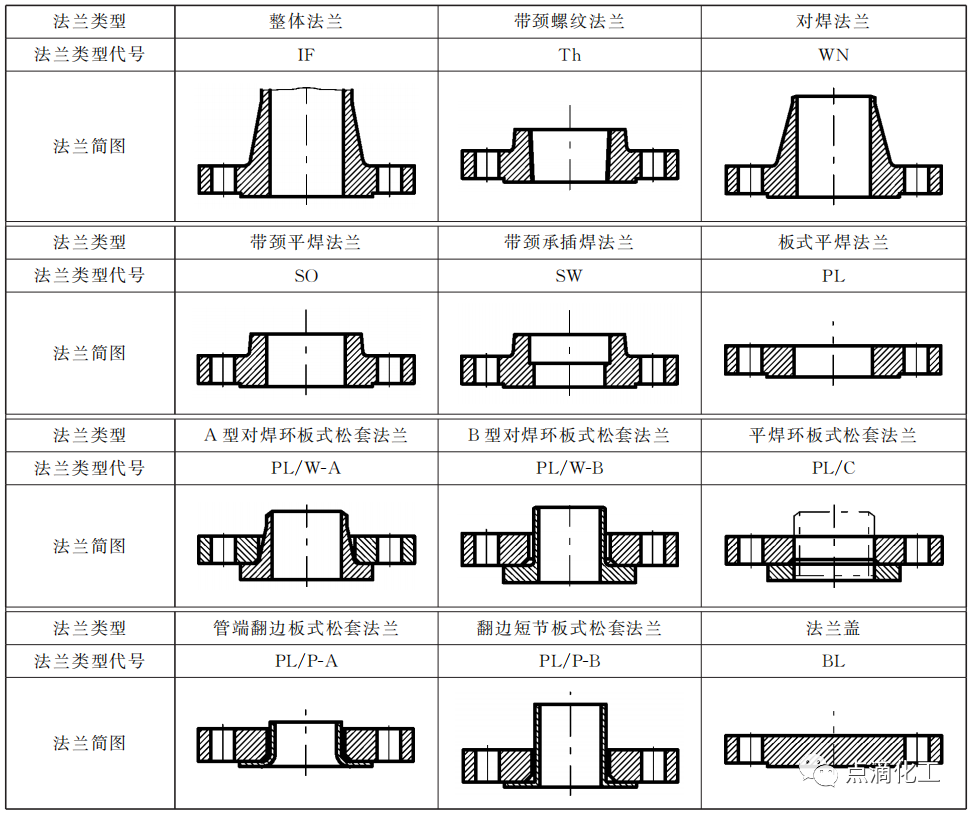

国标法兰的类型及代号如下：

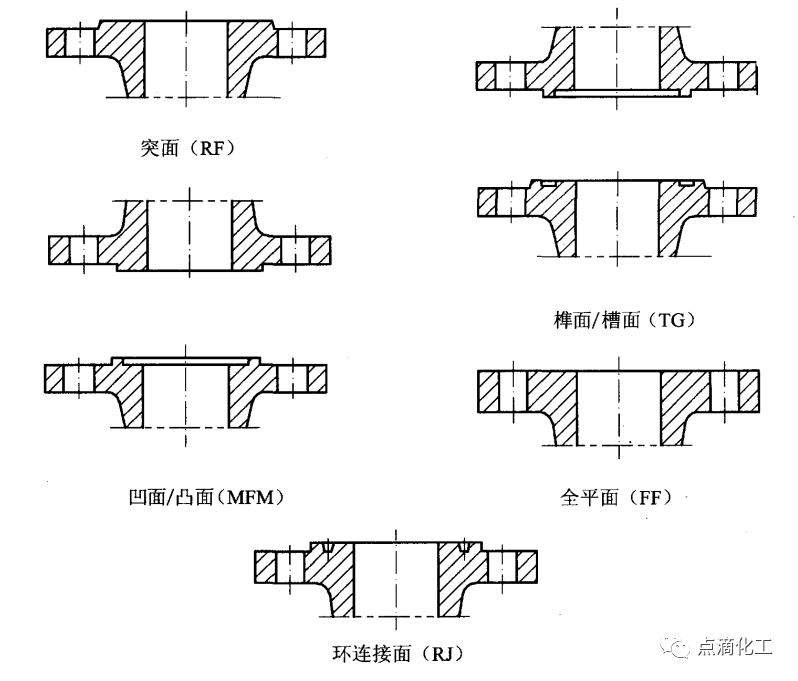

化工部法兰的类型及代号如下： 2）密封面的类型及代号 国标法兰密封面的类型及代号如下：

化工部法兰密封面的类型及代号如下：

3、法兰选择注意事项 1）标准的一致性

在使用法兰的时候一定要区分法兰的执行标准，如果选择不合适可能导致一系列的问题：

a.螺丝孔数量不对；

b.螺丝孔位置偏差；

c.法兰边缘大小不一。

采用不同标准的法兰是一项安全隐患，通常需要将一端的法兰切割更换。

通常情况下管道法兰与设备配套法兰的供应商不一致，为了避免发生设备与管道的法兰标准不一致的情况，在设备采购要求中建议加一句：“ 设备需提供配对法兰及所用的螺栓、垫片。 ”

需要注意的是，除了设备及管道法兰的标准和类型要一致之外，还需要法兰的压力等级一致。还要额外注意，如果是榫槽面或凹凸面的法兰，还需要确定单个法兰的密封面类型。

作为化工企业，通常情况下选用化工部标准。

2）对泄露的要求

不同的法兰适用于不同的工况，通常情况下用普通的突面法兰即可满足要求；当适用于危险介质时，需要采用凹凸面或榫槽面法兰，以确保法兰完全密封无泄漏。

对于高真空环境，采用O型圈面或环连接面法兰，或者采用高真空专用法兰：CF法兰、KF法兰及ISO-F/ISO-K法兰等。

3）压力等级的要求

不同的法兰适用的压力范围不同，可以查询相关规范确定法兰的适用压力范围。不同材质的法兰在不同温度下的适用压力范围也不同，在确定压力等级时需要查询确认。

法兰压力等级要与设计相符，法兰压力等级确定要考虑管道、系统以及相连设备配套压力等级，不可为了安全而随意增加法兰的压力等级，否则可能导致法兰的尺寸偏差。

4）其它特殊要求

为了适应工艺工况而需要对法兰的材质、是否需要衬里等要求进行选择。需要工程师们综合考虑工艺过程的各个影响因素，选择适用于工艺条件和介质的材料。

还有的法兰为了方便进行静电连接而带有静电连接螺栓孔。

■□■□■□■□■■□□■■■□■□■□□■□□■■□□■□□□■■□□■□□■□■□□■■□■□□□■■■□□■□■□■□■□
